小型城市生活污水处理厂电气与自控系统设计

随着城市化进程的加速和环保标准的日益严格，小型城市生活污水处理厂的稳定、高效、节能运行变得至关重要。其中，电气与自控系统作为污水处理厂的“神经中枢”和“动力心脏”，其设计的合理性直接关系到整个处理流程的可靠性、自动化水平以及运行成本。本文旨在探讨以计算机系统服务为核心的小型生活污水处理厂电气与自控系统的设计要点。

一、 系统总体架构设计

小型污水处理厂的电气与自控系统通常采用集散控制（DCS）或基于可编程逻辑控制器（PLC）的SCADA（数据采集与监视控制）系统架构。该架构由现场控制层、过程监控层和管理信息层组成。

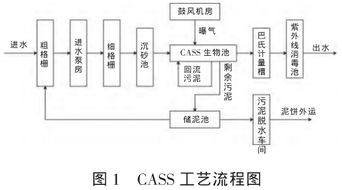

1. 现场控制层：由分布于各工艺单元（如格栅间、提升泵房、生化池、沉淀池、消毒间、污泥脱水间等）的PLC控制站、智能仪表（如液位计、流量计、pH计、溶解氧仪等）、电气控制柜（MCC）、变频器及执行机构（如水泵、搅拌器、曝气机、阀门等）构成。PLC负责完成本单元设备的逻辑控制、连锁保护及数据采集。
2. 过程监控层：位于中央控制室，是系统的核心。核心设备包括工业计算机（IPC）或服务器、操作员站、工程师站、数据服务器以及网络设备（工业以太网交换机）。通过SCADA软件（如WinCC、iFIX、组态王等）构建人机交互界面（HMI），实现对整个工艺流程的集中监视、操作、报警、趋势记录和报表打印。计算机系统服务在此层集中体现，负责数据的汇聚、处理与可视化。
3. 管理信息层：可通过网络将过程数据上传至厂区管理办公室或上级环保监管平台，实现数据共享和远程监管，为管理决策提供支持。

二、 电气系统设计要点

1. 供配电系统：需根据处理厂的设备总负荷确定用电负荷等级（通常为二级），设计双回路电源或配备柴油发电机组作为应急电源。配电系统应清晰合理，按工艺单元分设配电柜，并充分考虑水泵、风机等大功率设备的启动冲击。照明系统需兼顾工作照明和应急照明，潮湿场所需选用防水防尘灯具。
2. 电缆选择与敷设：动力电缆与控制电缆应分开敷设，减少干扰。厂区环境潮湿、可能存在腐蚀性气体，电缆桥架及保护管应选用耐腐蚀材料，敷设路径需避开易受机械损伤的区域。
3. 安全与保护：必须设置完善的接地系统（工作接地、保护接地、防雷接地），所有电气设备外壳需可靠接地。配电柜内需配置短路、过载、缺相、漏电等保护装置。在爆炸危险区域（如污泥消化区附近）需选用防爆电气设备。

三、 自控系统与计算机系统服务设计

1. 控制策略：

• 顺序控制：如格栅的定时/液位差自动清污、泵的交替运行与备用自投。

• 过程闭环控制：是核心优化环节。例如，根据生化池溶解氧（DO）值自动调节曝气机频率或阀门开度；根据进水流量和污泥浓度调节回流污泥泵频率；根据沉淀池泥位控制排泥阀等。这些闭环控制能显著降低能耗，优化处理效果。

• 连锁与保护：设备间设置安全连锁（如泵与对应阀门的启停顺序、故障停机连锁），防止误操作和设备损坏。

1. 计算机系统服务功能：

• 数据采集与处理：实时采集所有仪表数据、设备状态、电量参数，并进行滤波、累计、越限判断等预处理。

• 图形化监控（HMI）：以工艺流程图形式动态显示全厂运行状态，设备颜色变化表示运行/停止/故障，关键参数实时刷新。

• 报警管理：建立分级报警机制（预警、一般报警、紧急报警），通过画面闪烁、声音、短信等多种方式提示操作员，并记录完整的报警事件日志。

• 历史数据与趋势分析：数据库长期存储历史数据，可生成任意时间段、任意参数的趋势曲线，用于分析工艺运行规律和诊断问题。

• 报表生成与打印：自动生成日报、月报、年报表，包含进出水水质、设备运行时间、能耗、药剂投加量等关键信息，满足运行管理和上报需求。

• 用户权限管理：设置多级操作权限（如观察员、操作员、工程师、管理员），确保系统操作安全。

1. 网络与通信：采用工业级冗余环网以太网连接各PLC站与中央控制室，确保通信可靠。支持标准通信协议（如Modbus TCP/IP, PROFINET等），便于设备接入。可预留与上级监管平台的通信接口（如OPC）。

四、 关键注意事项

1. 可靠性设计：PLC、网络核心交换机、服务器等关键设备应考虑冗余配置。SCADA软件应具备高可用性。UPS不间断电源需保证监控系统在断电后能持续运行足够时间。
2. 可扩展性与维护性：系统软硬件应模块化设计，留有适当的I/O点和网络接口余量，便于未来工艺改造或扩容。提供清晰的图纸、程序注释和操作维护手册。
3. 抗干扰措施：仪表信号线采用屏蔽电缆，模拟信号与数字信号分开。PLC柜良好接地，电源进线加装浪涌保护器。
4. 人机工程：操作站界面设计应直观、简洁，符合操作人员习惯，关键操作需有确认提示，防止误触。

小型城市生活污水处理厂的电气与自控系统设计，是一个将电气技术、自动化技术与计算机信息技术深度融合的过程。一个优秀的设计应以工艺需求为导向，以稳定可靠为基础，以节能优化为目标，充分利用计算机系统服务实现数据整合与智能监控。通过构建一个安全、高效、智能的“神经-动力”系统，可以显著提升污水处理厂的自动化管理水平，保障出水水质稳定达标，同时降低运行人员劳动强度和全生命周期成本，为城市水环境的持续改善提供坚实的技术支撑。
